Cisco設備模塊更換

當前的網絡設備基本都是模塊化設計的，通過模塊化設計方便用戶選擇不同的模塊來實現不同的需求，節約用戶成本。隨著網絡的發展客戶的需求也在不斷的發生變化，更換模塊的步驟、注意事項有哪些呢？

下面分別以Cisco 4500和Cisco 6500交換機為例，說明模塊安裝、更換的步驟及注意事項。

無論是模塊的安裝、更換模塊還是設備的安裝，都有一些需要注意的地方：

n  先釋放身上靜電，然后在接觸模塊或設備；在操作設備前需要帶防靜電手環（如圖8.1所示）避免對造成設備損壞；

n  更換光纖接口時，光纖接口可能存在激光輻射，避免眼睛直視；

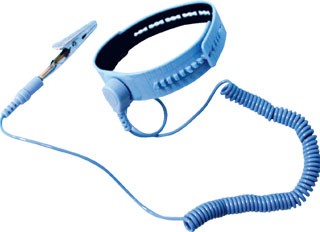

圖8.1  防靜電手環

一、Cisco 6500模塊更換

在開始工作之前需要將工具準備好，一般情況需要準備一把一字螺絲刀、一把十字螺絲刀、防靜電手環等，除此之外，還應該準備一塊防靜電泡沫或防靜電墊放置需要安裝或拆除的模塊。

1、拆除模塊

若要從設備上拆除模塊可以按照以下步驟進行：

1）斷開所有到引擎模塊或其他模塊的連接。

2）確認其他所有模塊或擋板的安裝螺絲是否牢固。

檢查螺絲是否牢固的主要目的是為拆除模塊時保證模塊的空間不便。如果相鄰版塊或擋板的螺絲出現松動，其EMI墊（如圖8.2所示）將推開鄰近的模塊減小正在拆除的模塊的空間，導致拆除無法順利進行。

圖8.2  EMI墊

3）松開模塊的兩個螺絲。

4）根據機柜的方向不同拆除的步驟也不相同。

n  水平方向插槽：將大拇指分別放到模塊左右兩個露出的扳手上，同時向外旋轉扳手從背板上拔出模塊。然后，用一只手抓住模塊前沿使模塊順著插槽拔出，另一只手拖住模塊。在整個過程中避免接觸模塊電路模塊。

n  垂直方向插槽：將大拇指分別放到模塊上下兩個露出的扳手上，同時向外旋轉扳手從背板上拔出模塊。然后，使模塊順著插槽拔出。在整個過程中避免接觸模塊電路模塊。

5）拆除下來的模塊應該將模塊放到防靜電墊或防靜電泡沫上。如果拆卸的模塊不立刻使用，應該裝入防靜電袋保存。

6）如果插槽空置應該安裝擋板防止灰塵進入；使用擋板有以下三個作用。

n  擋板可以防止有害的電壓和電流到達設備內部；

n  擋板可以有效的控制設備內的電磁干擾，避免其影響其他設備；

n  擋板能保證設備內部空氣流通正常；

除此之外，設備所有插槽都安裝有擋板或模塊的情況下才能啟動并操作設備。否則，可能出現異響不到的問題。

2、安裝模塊

下面講解如何在Catalyst 6500系列交換機上安裝模塊。在搬動、安裝模塊的過程中，要防止靜電對模塊產生損壞。

在設備上安裝模塊的步驟如下：

1）選擇一個引擎插槽或模塊插槽（引擎模塊安裝在引擎插槽，而其他以太網模塊等板塊安裝在線卡插槽）。

2）驗證設備是否有足夠的空間插入新模塊，如果有空插槽應該首先選擇空插槽。

3）查看設備其他插槽的螺絲是否牢固，以保證有足夠的間距能夠順利的安裝模塊。與拆除模塊相同，如果相鄰模塊的螺絲松動，其EMI墊將推開鄰近的模塊減小正在安裝的模塊的插槽的空間，導致安裝難以進行。

4）使用十字螺絲刀松開擋板的螺絲，然后卸下?lián)醢?。如果是更換模塊，需要拆除原有模塊。

5）完全拉開模塊兩次的扳手（ejector levers），如圖8.3所示。

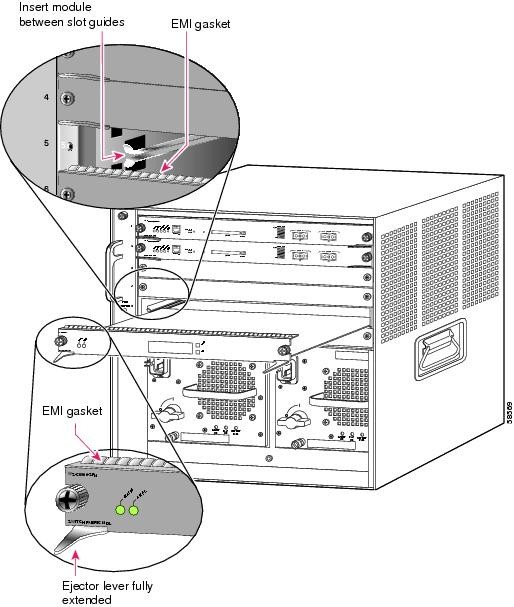

圖8.3  在水平機箱安裝模塊

6）不同的機箱方向（水平或垂直）操作也不相同：

（1）水平方向

將模塊放入槽中，確保模塊的左右兩側邊沿插入插槽的導向槽（slot guides）中，并且使得模塊與導向槽處于一條線上。

使用一只手小心的將模塊插入機箱，而另一只手托住模塊，直到模塊上方的EMI墊與其上面的模塊相接觸，此時插入模塊的扳手與模塊面板的夾角大約為45度，如圖8.4所示。

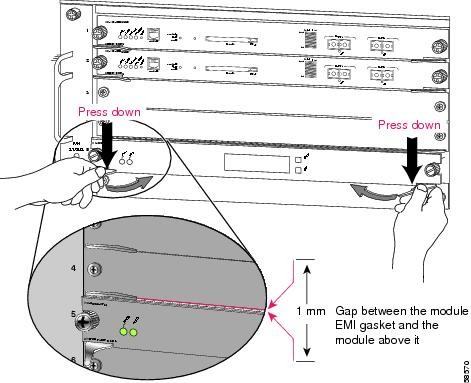

圖8.4  水平插槽模塊插入示意圖

分別用雙手的拇指和食指抓住模塊的扳手，然后繼續推入模塊直到插入模塊的EMI墊與其上面模塊面的差距為1mm。注意避免用力過猛。

同時按下模塊左右兩個扳手，使得模塊充分的與背板相連接。完成后模塊的扳手與模塊面板緊密接觸，如圖8.5所示。如果模塊不能和背板充分的連接在一起可以出現意想不到的問題。

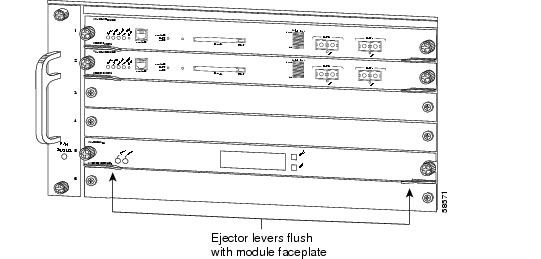

圖8.5  水平機箱模塊安裝完成示意圖

最后，在確保模塊扳手完全閉合后使用兩個螺絲固定新安裝的模塊。

（2）垂直方向

垂直插槽模塊的安裝與水平插槽模塊安裝基本相同。將模塊放入槽中，確保模塊的上下兩側邊沿插入插槽的導向槽（slot guides）中，并且使得模塊與導向槽處于一條線上，如圖8.6所示。

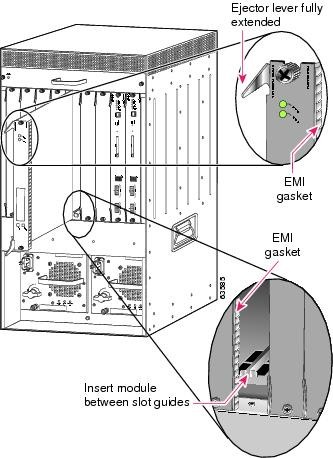

圖8.6  在垂直機箱安裝模塊

小心的將模塊插入機箱，直到模塊右側的EMI墊與其鄰近的模塊扳手接觸，此時插入模塊的扳手與模塊面板的夾角大約為45度，如圖8.7所示。

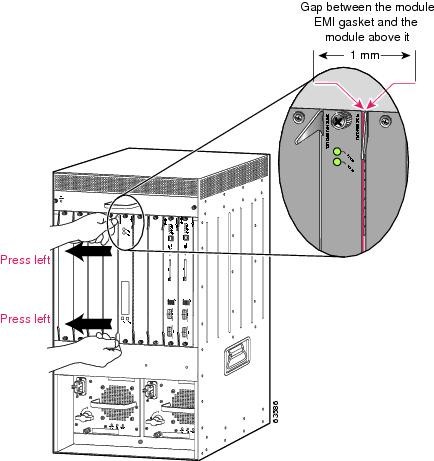

圖8.7  垂直插槽模塊插入示意圖

分別用雙手的拇指和食指抓住模塊的扳手，然后繼續推入模塊直到插入模塊的EMI墊與其相鄰模塊面的差距為1mm。同樣不要用力過猛。

同時按下模塊上下兩個扳手，使得模塊充分的與背板相連接。完成后模塊的扳手與模塊面板緊密接觸，如圖8.8所示。

最后，在確保模塊扳手完全閉合后使用兩個螺絲固定新安裝的模塊。

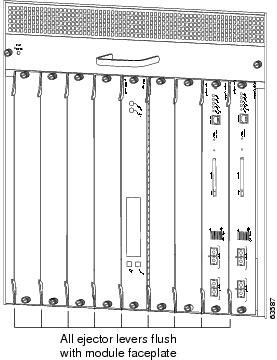

圖8.8  垂直機箱模塊安裝完成示意圖

經過上述步驟后模塊安裝就完成了。在安裝完成后可以使用show module等命令查看模塊工作狀態是否正常。

二、Cisco 4500模塊更換

在開始工作之前需要將工具準備好，一般情況需要準備一把一字螺絲刀、一把十字螺絲刀、防靜電手環等，除此之外，還應該準備一塊防靜電泡沫或防靜電墊放置需要安裝或拆除的模塊。

1、安裝模塊

下面講解如何在Catalyst 4500系列交換機上安裝模塊。在搬動、安裝模塊的過程中，要防止靜電對模塊產生的危害。

在設備上安裝模塊的步驟如下：

1）將模塊放置在防靜電墊或泡沫上，在模塊不使用時應該放在防靜電袋中，以免靜電損壞模塊。

2）選擇一個插槽，需要注意引擎模塊安裝在引擎插槽，而以太網等模塊安裝在線卡插槽。

3）將要使用的插槽的擋板或板卡的螺絲松開。

4）拆除擋板或已有的模塊（詳見拆除模塊部分）。

5）完全拉開模塊兩次的扳手（ejector levers）。

6）使用一只手拿著模塊前段，另一只手托住模塊，將模塊放入槽中，確保模塊的左右兩側邊沿插入插槽的導向槽（slot guides）中，并且使得模塊與導向槽處于一條線上，如圖8.9所示。在這個過程中應避免接觸模塊的電路和引腳。

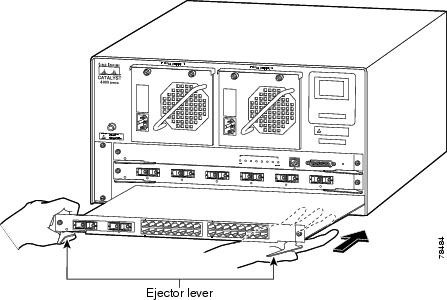

圖8.9  安裝模塊到機箱

7）小心插入模塊，直到模塊兩側的扳手接觸到機箱兩側為止。

8）使用拇指和食指同時按下模塊上下兩個扳手，使得模塊充分的與背板相連接，如圖8.10所示。

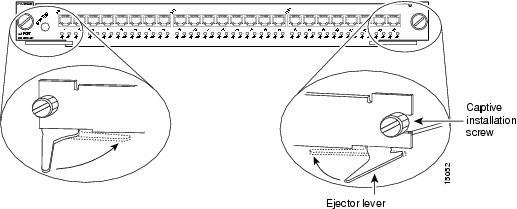

圖8.10  扳手操作示意圖

如果進行熱插拔，控制臺會顯示“Module n has been inserted.”。

9）使用螺絲刀固定模塊。

在模塊安裝完成后可以觀察LED指示燈觀察模塊是否正常，如果模塊無法正常操作，可以進行重新插拔或更換插槽。在控制臺可以使用show module all等命令進行查看。

2、拆除模塊

要從Catalyst 4500系列交換機上拆除模塊，可以按照以下步驟進行操作：

1）拆除端口所有連接到模塊的線纜。

2）用十字螺絲刀松開固定模塊的螺絲。

3）兩手同時抓住模塊兩側的扳手向外旋轉拉出模塊。

4）使用一只手抓住模塊的前面板，另一只手托住模塊。順著插槽導槽拉出模塊。在整個過程中避免接觸模塊的電路和連接引腳。

5）將拆除的模塊放到防靜電墊上，如果不立刻使用此模塊應該裝入防靜電袋保存。

6）如果拆除模塊的插槽不立刻使用，應該在此空槽上安裝擋板。

補充內容：插槽類型

1、低端路由器模塊介紹

以Cisco 2800為例講解低端路由器的模塊。不同的模塊需要插到不同的插槽中，Cisco 2800系列路由器的插槽類型：

n  增強網絡模塊（NME）插槽：NME 插槽支持現有網絡模塊。 NME插槽提供高吞吐率功能（高達1.6Gbps）和對以太網電源（POE）的支持。 NME插槽高度靈活，可以安裝的模塊有NM-16ESW、NM-16ESW-1GIG、NM-8A/S等。

n  帶增強功能的高性能WIC（HWIC）插槽：HWIC插槽也可支持WIC、VIC和VWIC。 HWIC插槽提供了高數據吞吐量功能（高達400 Mbps 全雙工或800 Mbps總吞吐量）和以太網電源 （POE）支持。可以安裝的模塊有HWIC-4ESW、WIC-1T等。

n  雙AIM插槽：雙AIM插槽支持多種并發服務，如硬件加速安全、ATM劃分和組裝（SAR）、壓縮和語音留言?？梢园惭b的模塊有AIM-ATM、AIM-CUE等。

n  主板上的分組話音DSP模塊（PVDM）插槽：用于Cisco PVDM2 的插槽集成在主板上，使路由器上的插槽可提供其他服務?？梢园惭b的模塊有PVDM2-8（8路語音和傳真DSP模塊）等

n  擴展話音模塊（EVM）插槽：EVM無需占用網絡模塊插槽，即可支持更多話音服務和密度。

2、高端交換機模塊介紹

對于Cisco 4500系列交換機來說，其插槽主要分為引擎插槽和線卡插槽：

引擎插槽：安裝引擎模塊，其決定設備的性能和其所支持的特性；

線卡插槽：各種板卡的插槽，主要包括以太網板卡、語音板卡、安全板卡等；
