VRRP負載均衡協議

　　配置主備備份協議VRRP

　　作用：通過創建的VRRP備份組實現當主設備出現問題時，備用設備承擔網絡流量，不同的VLAN不同的主設備，使設備能夠負載分擔，實現負載均衡。

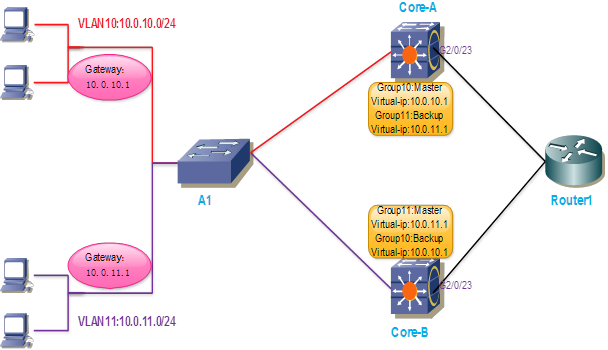

　　組網圖：

　　數據準備：

　　1：創建VLAN，在VLANIF接口配置地址。

　　2：劃出Virtual-ip地址，備份組中的主機作為網關的地址。

　　3：備份組的ID，一般以VLAN號來定。

　　4：交換機在備份組中的優先級，決定主從。

　　5：搶占方式，搶占時間。

　　6：接口跟蹤的降低優先級幅度，決定搶占Master。

　　7：三層網絡互通，保證VLAN間的可達性。

　　組網需求：

　　1：Core-A作為備份組10的Master，作為備份組11的Backup。

　　2：Core-B作為備份組11的Master，作為備份組10的Backup。

　　3：內網中VLAN10的主機用備份組10的Virtual-ip作為網關，VLAN11的主機用備份組11的Virtual-ip作為網關，達到互相分擔數據流而又互相備份的目的。

　　配置思路：

　　在Core-A上：

　　1：在VLANIF10中創建備份組VRRP VRID10 ，在VLANIF11中創建備份組VRRP VRID11.

　　2：配置Virtual-ip 10.0.10.1為VLAN10的網關，配置Virtual-ip 10.0.11.1為VLAN11的網關。

　　3：配置VRRP VRID10優先級為121(優先級大的成為主)，配置VRRP VRID11的優先級為101

　　4：配置VRRP VRID10為搶占模式，延時10秒，配置VRRP VRID11為搶占模式，延時10秒.

　　5：配置VRRP VRID10中對接口G2/0/23跟蹤，如果G2/0/23Down掉將降低優先級30。

　　在Core-B上：

　　1：在VLANIF10中創建備份組VRRP VRID10 ，在VLANIF11中創建備份組VRRP VRID11.

　　2：配置Virtual-ip 10.0.10.1為VLAN10的網關，配置Virtual-ip 10.0.11.1為VLAN11的網關。

　　3：配置VRRP VRID10優先級為101，配置VRRP VRID11的優先級為121

　　4：配置VRRP VRID10為搶占模式，延時10秒，配置VRRP VRID11為搶占模式，延時10秒.

　　5：配置VRRP VRID11中對接口G2/0/23跟蹤，如果G2/0/23Down掉將降低優先級30。

　　檢查：

　　1：在VLAN10下的PC機上tracert一個外網地址，能追蹤到地址是交給CORE-A轉發。

　　2：在VLAN11下的PC機上tracert一個外網地址，能追蹤到地址是交給CORE-B轉發。

　　3：關掉CORE-A所有VLAN的數據都交給CORE-B轉發。

　　4：關掉CORE-B所有VLAN的數據都交給CORE-A轉發。

　　5：當CORE-A的G2/0/21接口Down掉，所有VLAN數據交給CORE-B轉發。

　　6：當CORE-B的G2/0/21接口Down掉，所有VLAN數據交給CORE-A轉發。
