It運維--哈里伯頓門禁安裝總結

It運維除了包括電腦維護、wifi等外，還包括電話、打印機、網絡布線系統、監控系統和門禁系統等。再深層的就是服務器的運維、應用軟件的運維、云計算分析、梗死業務分析等等。It運維包含的知識應有盡有。本篇文章介紹門禁安裝常規方法--哈里伯頓仁恒置地辦公室門禁安裝總結。

門禁系統各組件的連接方法

門禁常見的組件有電鎖、讀卡器（或指紋識別）、出門按鈕、玻璃破碎（緊急情況下打碎玻璃即可開門）、門禁控制器（門禁主板）和門禁控制軟件。各組件之間的連接如下圖所示：

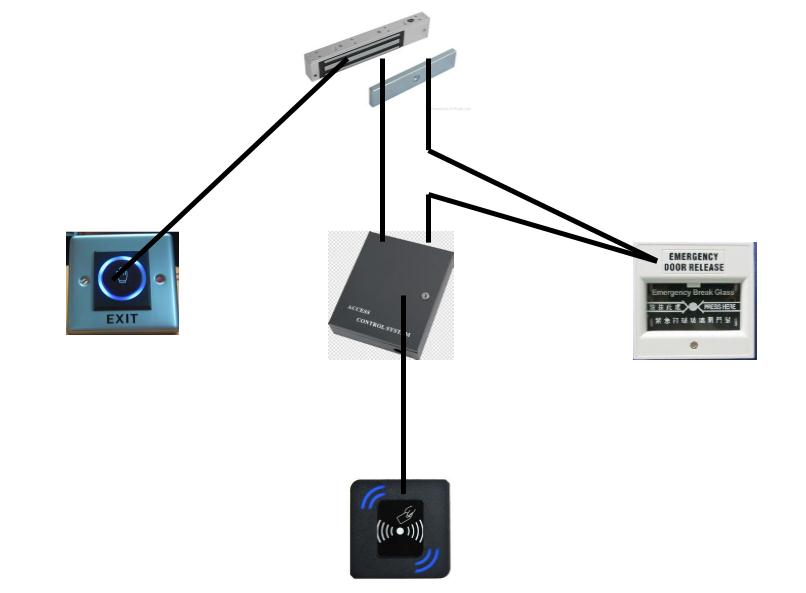

圖1 門禁各組件連接圖

由上圖可知，讀卡器通過門禁控制器和門鎖連接起來，門禁卡的信號經過控制器的驗證后傳到門鎖，保證只有經過授權的人員才能打開門。因為出去的人不用再進行一次身份驗證，所以出門按鈕直接跟門鎖連接起來，出門按鈕的信號可以直接送到門鎖，減少等待的時間。玻璃破碎和門鎖線路串聯起來，一旦打碎玻璃，門鎖就會斷電，門就可以打開了。

接線方法

門鎖和開門按鈕及門禁控制器之間的連線一般比較簡單，一般是兩根電源線。讀卡器和控制器主板之間的連接比較復雜，不同型號的讀卡器和門禁控制器之間接線的數量和線序都不一樣，但其中的原理大致相同。以哈里伯頓仁恒置地辦公室選用的額讀卡器和門禁控制器為例。

哈里伯頓采用的門禁控制器主板進門讀頭的位置有六個接線柱，如下圖所示：

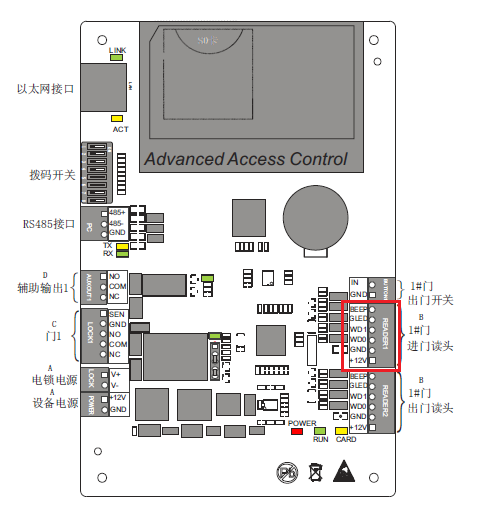

圖2 門禁控制器主板示意圖

讀卡器共有10根線，每根線的顏色及用途如下圖所示：

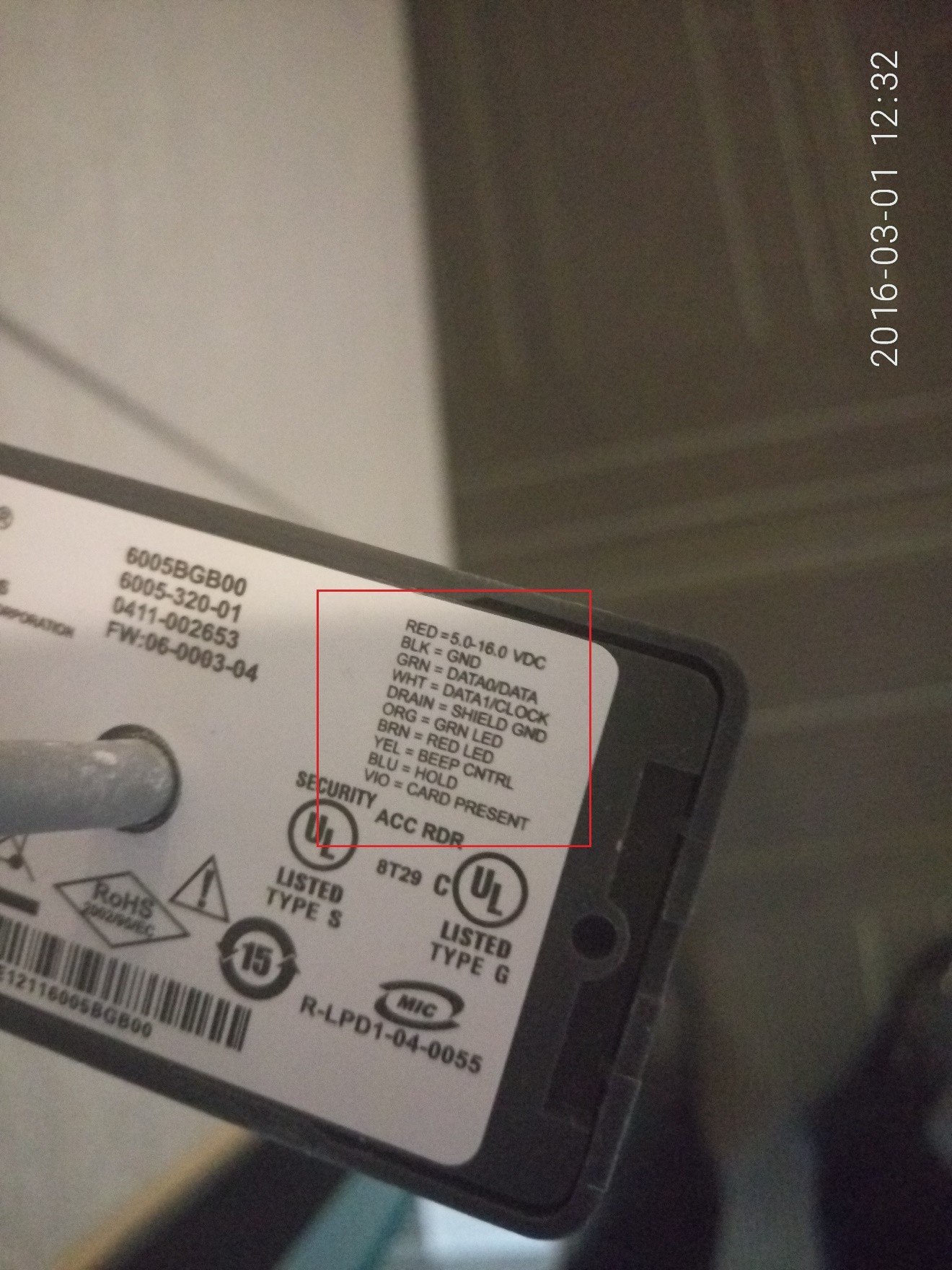

圖3 讀卡器線序示意圖

讀卡器有10根線，二門禁主板上只有6根接線柱，所以接線之前的第一步就是根據主板上進門讀頭6個接線柱的用途找出讀卡器上對應的六種顏色的線。由圖可知，進門讀頭所需的6根線和讀卡器上的線的對應關系如下表所示：

表1 主板進門讀頭和讀卡器線路對應表

在接線的時候，使用一根網線連接讀卡器和進門讀頭。首先按照表1所示，將讀卡器中的6根線分別和網線中的一根線對接，然后一定要記住每一根線所對應的網線顏色。最后將和讀卡器中6根線相連的6中顏色的線按打接到進門讀頭上所標識出的響應的接線柱上即可。

注意事項

1、門禁穿線

門禁穿線之前首先應對門框周邊墻體的構造進行探查，然后在設計方案的時候避開龍骨和方鋼之類的位置。哈里伯頓辦公室安裝門禁之前在設計方案的時候沒有對墻體的結構進行勘察，導致設計的方案出現了問題，給施工帶來了很大的困難。門鎖要裝在門框頂部的位置，當時設計的走線是從門上面安全出口指示牌的位置走線，然后在門框上穿孔，將線引下來。后來在施工的時候發現門框和安全出口指示牌之間隔了一塊方鋼，而且由于方鋼和門框之間的距離過遠，沒有足夠長的鉆頭來打孔，所以最終導致不能直接從墻體內走線。在跟客戶溝通之后，選擇使用線槽從外面走線，影響了墻面的美觀度。

2、讀卡器和門禁卡的選擇

常見的門禁卡有3種，分別是IC卡，ID卡和HID卡。在選擇門禁讀卡器的時候，一定要根據客戶所使用的門禁卡的類型來選擇讀卡器，必要的時候可提前帶一張客戶所使用的門禁卡前去選擇讀卡器，現場進行測試。

3、電鎖的安裝

電磁鎖一般是單向開門，所以在設備選型的時候要先咨詢客戶的意見。安裝電磁鎖之前要跟客戶說明電磁鎖安裝在外面（既門向外開）的弊端，因為電磁鎖在外面會增加電鎖被暴力破解的可能性，存在 一定的安全因素，然后再讓客戶確定開門的方向。在打孔之前，要先跟工人確定開門的方向，然后關上門確定電鎖安裝的位置，保證打孔位置的精確。

4、設備測試

門禁設備采購回來之后，如果時間允許的話，一定要先在辦公室進行簡單的組裝測試，一方面增加對門禁設備的了解，另一方面避免在客戶現場進行拆封安裝的時候出現各種問題，影響施工的進度。
