It運維知識-華為DHCP中繼配置

關于“中繼配置”可能很多人會不懂，但是只要是it運維人員一定知道是什么。中繼代理是使在不同子網上的客戶機都可以從配有DHCP功能的路由器上獲取地址，所以就需要在中間的設備上配置DHCP中繼。

本篇文章為大家分享為DHCP中繼配置的it運維小知識！

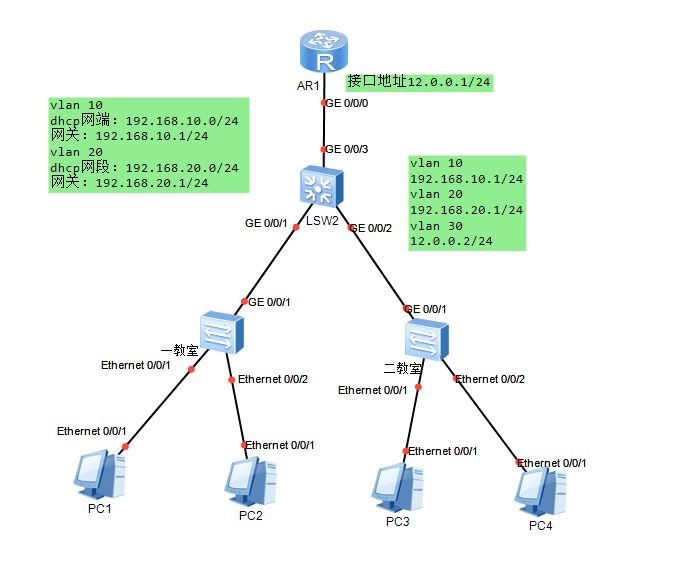

實驗拓?fù)鋱D：

[SW1-vlanif10]dhcp select interface                       //基于接口分配IP

[R1-GigabitEthernet0/0/0]dhcp select global              //基于全局地址池分配IP

[SW1-vlanif10]dhcp select relay                           //基于DHCP中繼分配IP

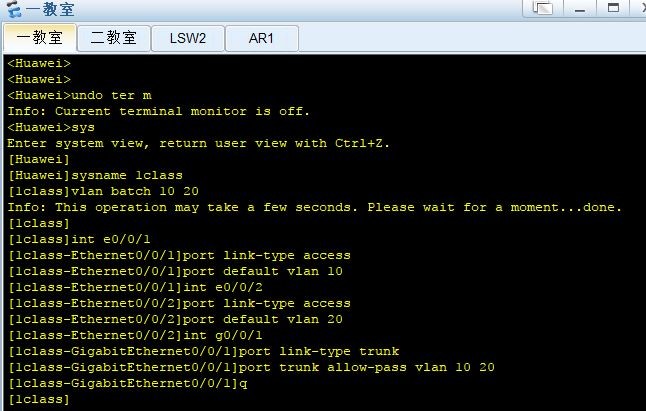

一教室配置：

<Huawei>undo ter m

<Huawei>sys                           //進入系統視圖

[Huawei]sysname 1class                //更改設備名稱

[1class]vlan batch 10 20                  //創建vlan10、20

[1class]int e0/0/1                    //進入接口

[1class-Ethernet0/0/1]port link-type access   //配置接口類型為access

[1class-Ethernet0/0/1]port default vlan 10    //配置接口屬于vlan 10

[1class-Ethernet0/0/1]int e0/0/2

[1class-Ethernet0/0/2]port link-type access

[1class-Ethernet0/0/2]port default vlan 20

[1class-Ethernet0/0/2]int g0/0/1

[1class-GigabitEthernet0/0/1]port link-type trunk        //配置接口類型為trunk

[1class-GigabitEthernet0/0/1]port trunk allow-pass vlan 10 20 //運行vlan10、20的流量通過

[1class-GigabitEthernet0/0/1]q

二教室配置：

<Huawei>undo ter m

<Huawei>sys                               //進入系統視圖

[Huawei]sysname 2class                    //更改設備名稱

[2class]vlan batch 10 20                      //創建vlan 10、20

[2class]int e0/0/1                        //進入接口

[2class-Ethernet0/0/1]port link-type access   //配置接口類型為access

[2class-Ethernet0/0/1]port default vlan 10    //配置接口屬于vlan 10

[2class-Ethernet0/0/1]int e0/0/2

[2class-Ethernet0/0/2]port link-type access

[2class-Ethernet0/0/2]port default vlan 20

[2class-Ethernet0/0/2]int g0/0/1

[2class-GigabitEthernet0/0/1]port link-type trunk    //配置接口類型為trunk

[2class-GigabitEthernet0/0/1]port trunk allow-pass vlan 10 20 //配置僅允許vlan 10、20的流量通過

[2class-GigabitEthernet0/0/1]q

匯聚層交換機配置：

<Huawei>undo ter m

<Huawei>sys                                   //進入系統視圖

[Huawei]sysname SW1                           //更改設備名稱

[SW1]vlan batch 10 20 30                          //創建vlan 10、20、30

[SW1]int vlan 10                                  //進入vlan 10

[SW1-Vlanif10]ip add 192.168.10.1 24              //配置vlan的IP地址

[SW1-Vlanif10]int vlan 20

[SW1-Vlanif20]ip add 192.168.20.1 24

[SW1-Vlanif20]int vlan 30

[SW1-Vlanif30]ip add 12.0.0.2 24

[SW1-Vlanif30]q

[SW1]int g0/0/1                               //進入接口

[SW1-GigabitEthernet0/0/1]port link-type trunk           //配置接口類型為trunk

[SW1-GigabitEthernet0/0/1]port trunk allow-pass vlan 10 20       //配置僅允許vlan 10、20的流量通過

[SW1-GigabitEthernet0/0/1]int g0/0/2

[SW1-GigabitEthernet0/0/2]port link-type trunk

[SW1-GigabitEthernet0/0/2]port trunk allow-pass vlan 10 20

[SW1-GigabitEthernet0/0/2]int g0/0/3

[SW1-GigabitEthernet0/0/3]port link-type access

[SW1-GigabitEthernet0/0/3]port default vlan 30

[SW1-GigabitEthernet0/0/3]q

[SW1]ip route-static 0.0.0.0 0.0.0.0 12.0.0.1     //添加一條到達路由器的默認路由

DHCP中繼配置：

[SW1]dhcp enable                              //開啟三層交換的dhcp功能

[SW1]int vlan 10                              //進入vlan

[SW1-Vlanif10]dhcp select relay               //配置獲取訪問為relay

[SW1-Vlanif10]dhcp relay server-ip 12.0.0.1   //配置dhcp服務器的地址

[SW1-Vlanif10]int vlan 20

[SW1-Vlanif20]dhcp select relay

[SW1-Vlanif20]dhcp relay server-ip 12.0.0.1

[SW1-Vlanif20]q

路由器DHCP服務配置：

<Huawei>undo ter m

<Huawei>sys                           //進入接口視圖

[Huawei]sysname R1                    //更改設備名稱

[R1]dhcp enable                       //為路由器開啟dhcp功能

[R1]ip pool v10                       //創建dhcp地址池

[R1-ip-pool-v10]network 192.168.10.0 mask 24      //配置地址池分配的網段

[R1-ip-pool-v10]gateway 192.168.10.1              //配置地址池的網關

[R1-ip-pool-v10]dns-list 10.10.10.10              //配置dhs服務器地址

[R1]ip pool v20

[R1-ip-pool-v20]network 192.168.20.0 mask 24

[R1-ip-pool-v20]gateway 192.168.20.1

[R1-ip-pool-v20]dns-list 20.20.20.20

[R1-ip-pool-v20]q

[R1]int g0/0/0                                //進入接口

[R1-GigabitEthernet0/0/0]ip add 12.0.0.1 24       //配置IP地址

[R1-GigabitEthernet0/0/0]dhcp select global       //配置基于全局地址池的方式分配IP

[R1-GigabitEthernet0/0/0]q

[R1]ip route-static 0.0.0.0 0.0.0.0 12.0.0.2      //添加一條返回的默認路由

客戶機設置：

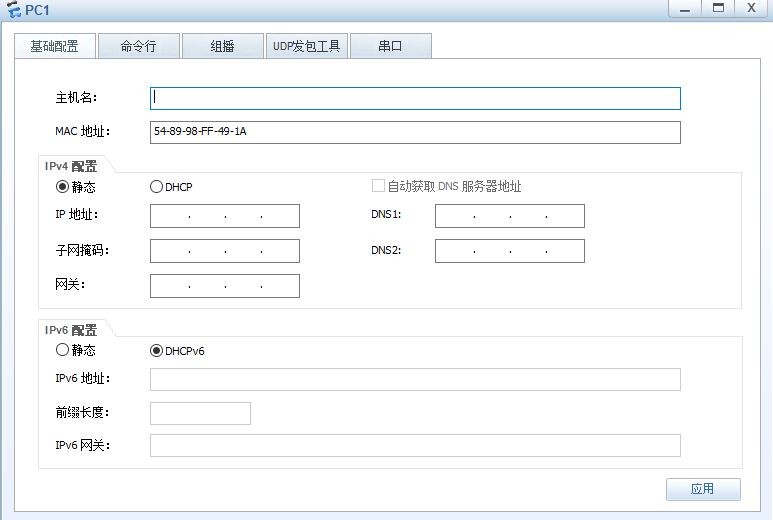

PC1設置為dhcp自動分配地址

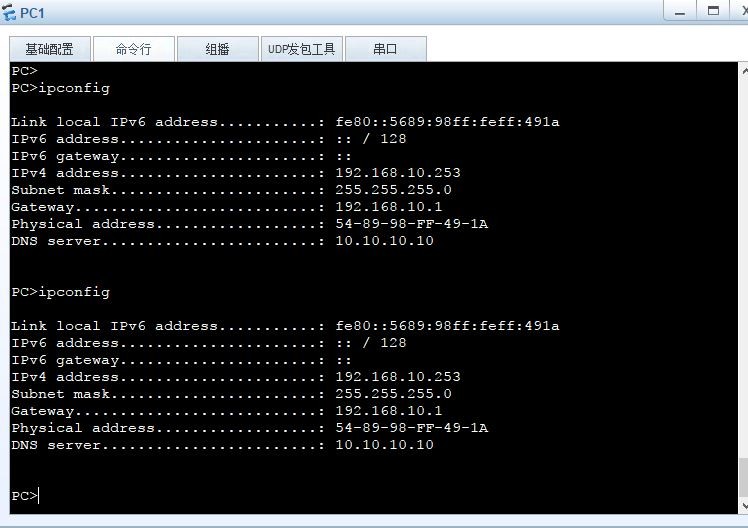

查看分配到的地址

PC2設置為dhcp自動分配IP地址

查看分配到的IP地址

PC3設置為dhcp自動分配IP地址

查看分配到的IP地址

PC4設置為dhcp自動分配IP地址

查看分配到的IP地址

ipconfig /release          //釋放現有的IP地址

ipconfig /renew            //重新獲取IP地址
